안녕하세요. URITTO입니다.
자동화 설비에 문제가 생기면 눈에 보이는 알람부터 따라가기 쉽습니다. 하지만 설비는 기계, 전기, 센서, 공압, PLC가 서로 연결되어 있기 때문에 한쪽만 확인해서는 원인을 놓칠 수 있습니다.
제가 설비를 점검할 때는 기억에 의존하기보다 제품과 지그 → 기본 조건 → 센서 → 구동부 → PLC 신호 → 반복 운전 순서로 확인하는 편입니다.

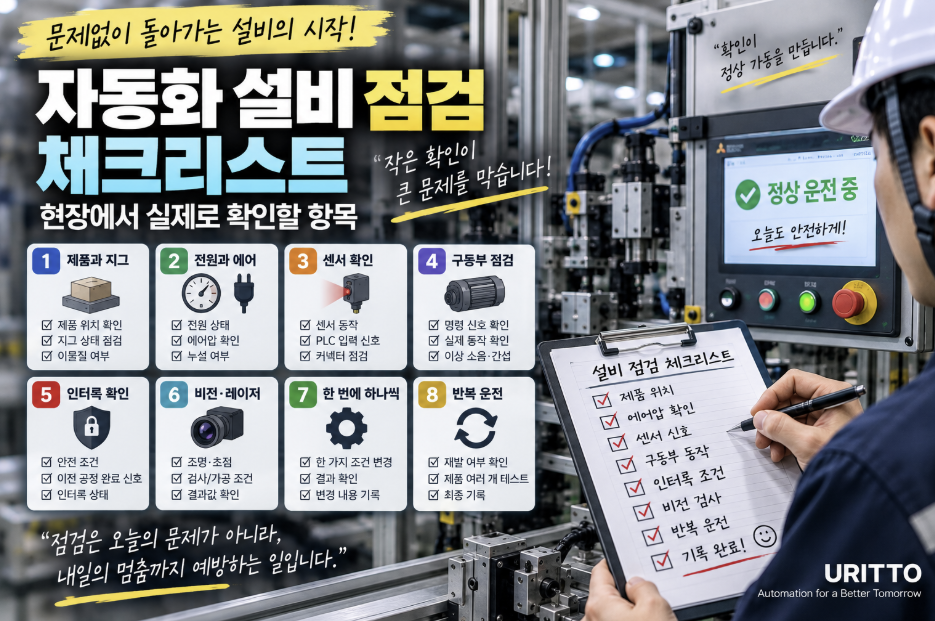

오늘은 현장에서 바로 활용할 수 있도록 자동화 설비 점검 항목을 체크리스트 형태로 정리해보겠습니다.
1. 먼저 제품과 지그 상태부터 확인합니다 🔍
한눈 요약: 프로그램을 보기 전에 제품이 항상 같은 위치에 들어오는지부터 확인합니다.
자동화 설비는 제품이 정해진 위치에 정확하게 놓인다는 조건을 기준으로 동작합니다.
따라서 저는 문제가 생겼을 때 제품이 지그에 완전히 안착되어 있는지 먼저 봅니다.
확인할 부분은 비교적 단순합니다.
- 제품이 한쪽으로 떠 있지 않은가
- 지그에 이물질이 끼어 있지 않은가
- 스토퍼 위치가 움직이지 않았는가
- 클램프가 끝까지 동작하는가
- 가이드나 볼트에 풀림이 없는가
비전검사 NG나 센서 검출 불량처럼 보여도 실제 원인이 제품 위치인 경우가 있기 때문에 이 부분을 먼저 제외하는 것이 좋습니다.
Q. 제품은 멀쩡해 보이는데 지그까지 확인해야 하나요?
A. 네. 몇 mm의 위치 변화가 센서나 검사 결과에 영향을 줄 수 있습니다.
2. 전원과 에어 같은 기본 조건을 확인합니다 ⚡
한눈 요약: 복잡한 고장처럼 보여도 전원, 에어, 커넥터 같은 기본 조건이 원인일 수 있습니다.
다음으로 확인하는 것은 설비가 움직이기 위한 기본 조건입니다.
전원 상태, 차단기, 에어압, 네트워크 연결, 케이블과 커넥터 등을 확인합니다.
공압 설비라면 압력계 숫자만 보는 것으로 끝내지 않습니다.
실린더가 실제로 끝까지 움직이는지, 속도가 평소와 달라지지는 않았는지, 튜브가 꺾이거나 누설되는 곳은 없는지도 같이 봅니다.
전기 쪽에서도 표시등이 켜져 있다는 것과 실제 장치에 정상 전원이 공급되고 있다는 것은 구분해서 볼 필요가 있습니다.
Q. 전원과 에어는 작업자가 이미 확인했다고 하면 넘어가도 될까요?
A. 가능하면 직접 한 번 더 확인하는 것이 좋습니다. 기본 조건 하나 때문에 점검 시간이 길어지는 경우를 줄일 수 있습니다.
3. 센서는 LED보다 실제 신호를 확인합니다 📡
한눈 요약: 센서가 검출하는 것과 PLC가 그 신호를 받는 것은 따로 확인해야 합니다.
센서에 LED가 들어온다고 해서 점검을 끝내면 안 됩니다.
제가 확인하고 싶은 것은 센서 검출 신호가 실제 PLC 입력까지 정상적으로 전달되는지입니다.
점검 순서는 간단합니다.
- 제품이 센서 위치에 있는지 확인
- 센서 LED 확인
- 케이블과 커넥터 확인
- PLC 입력 상태 확인
- 제품을 반복 이동하며 신호가 안정적인지 확인
간헐적인 고장은 특히 반복 확인이 중요합니다.
센서 위치가 검출 범위의 경계에 걸려 있다면 몇 번은 정상이고 몇 번은 신호가 빠질 수 있습니다.
Q. 센서 LED가 켜졌는데 PLC에서는 OFF일 수도 있나요?
A. 네. 배선이나 커넥터, 입력 모듈 등 중간 구간도 확인해야 합니다.
4. 구동부는 ‘명령’과 ‘실제 움직임’을 나눠 봅니다 ⚙️
한눈 요약: 출력 명령이 없는 것과 출력은 있는데 장치가 움직이지 않는 것은 원인이 다릅니다.
실린더나 모터가 움직이지 않을 때는 먼저 두 가지를 구분합니다.
PLC에서 동작 명령 자체가 나오지 않는지, 아니면 명령은 나왔지만 장치가 움직이지 않는지입니다.
명령이 없다면 인터록이나 프로그램 조건을 확인할 필요가 있습니다.
반대로 출력은 정상인데 실린더가 움직이지 않는다면 솔레노이드 밸브, 에어, 실린더, 기구 간섭 등을 봐야 합니다.
모터 역시 명령은 정상인데 특정 위치에서만 부하가 커진다면 프로그램보다 기구부를 먼저 의심해볼 수 있습니다.
이렇게 나누면 전기와 기계 쪽을 무작정 왔다 갔다 하는 시간을 줄일 수 있습니다.
Q. 출력 신호가 있으면 PLC는 정상이라고 봐도 되나요?
A. 해당 명령은 나간 것이지만 실제 장치와 완료 신호까지 확인해야 전체 동작이 정상인지 알 수 있습니다.
5. 인터록과 이전 공정 완료 조건을 확인합니다 🔒
한눈 요약: 현재 장치는 정상이어도 이전 공정의 신호 하나가 빠지면 다음 동작이 시작되지 않을 수 있습니다.
자동화 설비는 대부분 순차적으로 움직입니다.
그래서 현재 움직이지 않는 장치만 보고 있으면 원인을 못 찾을 때가 있습니다.
예를 들어 검사 공정이 시작되지 않는 원인이 카메라가 아니라 이전 클램프 완료 센서일 수도 있습니다.
제가 이런 경우 확인하는 흐름은 다음과 같습니다.
이전 동작 완료 → 필요한 센서 입력 → 인터록 충족 → 출력 명령 → 실제 동작
특히 인터록이 걸렸다고 임의로 조건을 강제로 ON시키는 것은 주의해야 합니다.
해당 조건이 제품 파손이나 장치 충돌을 막기 위한 것일 수도 있기 때문입니다.
Q. 인터록 하나만 강제로 넘겨서 시험하면 빠르지 않나요?
A. 원인을 모르는 상태에서 임의로 우회하는 것은 피하고 안전 절차와 승인된 점검 방법을 따라야 합니다.
6. 비전과 레이저는 공정 조건까지 함께 봅니다 📷
한눈 요약: 장비 설정값이 같아도 제품 위치와 지그, 조명, 초점이 달라지면 결과가 변할 수 있습니다.
비전검사나 레이저 공정은 설정값만 확인해서는 부족합니다.
비전검사라면 제품 위치, 조명 반사, 초점, 노출 상태를 함께 봅니다.
레이저 공정이라면 제품 간 갭, 지그 위치, 클램핑 상태, 초점 위치 등을 같이 확인합니다.
예를 들어 레이저 용접 상태가 나쁘다고 출력을 바로 올렸는데 실제 원인은 지그가 틀어진 것이라면 문제가 해결되지 않을 수 있습니다.
비전검사 역시 NG가 늘었다고 판정값부터 넓히기보다 정상 운전 때의 영상과 무엇이 달라졌는지 비교하는 것이 먼저입니다.
Q. 장비 설정값이 그대로인데 결과가 달라질 수도 있나요?
A. 네. 제품과 주변 공정 조건이 달라져도 같은 설정에서 결과가 달라질 수 있습니다.
7. 조건을 수정했다면 하나씩 바꿉니다 🛠️
한눈 요약: 여러 값을 동시에 바꾸면 설비가 정상화돼도 실제 원인을 알기 어렵습니다.
설비를 빨리 살려야 한다고 센서 위치, 타이머, 프로그램 조건을 한꺼번에 변경하면 원인 분석이 어려워집니다.
저는 가능하면 한 가지 조건 변경 → 결과 확인 → 다음 조건 순서로 진행하는 것이 좋다고 봅니다.
예를 들어 센서 위치를 조정했다면 다른 조건은 그대로 두고 반복 운전합니다.
정상화됐다면 변경한 부분과 결과를 기록합니다.
그래야 같은 문제가 다시 발생했을 때 이전 점검 내용과 비교할 수 있습니다.
Q. 여러 조건을 한꺼번에 바꾸는 것이 더 빠르지 않나요?
A. 당장은 빨라 보여도 실제 원인을 놓치면 같은 문제가 다시 생겼을 때 더 오래 걸릴 수 있습니다.
8. 마지막은 반복 운전과 기록으로 끝냅니다 ✅
한눈 요약: 한 번 정상 동작했다고 끝내지 않고 재발 여부까지 확인해야 합니다.
고장 원인을 찾고 설비가 한 번 움직였다고 바로 점검을 끝내지는 않는 것이 좋습니다.
특히 간헐적인 문제는 몇 번 정상으로 움직인 뒤 다시 나타날 수 있습니다.
그래서 최종적으로는 다음 항목을 확인합니다.
- 자동 운전에서 동일 증상이 재발하지 않는가
- 정상 제품 여러 개에서도 안정적인가
- 센서와 검사값에 편차가 없는가
- 알람이 다시 발생하지 않는가
- 수정한 조건이 다른 공정에 영향을 주지 않는가
- 변경한 내용을 기록했는가
점검 기록은 거창하게 작성할 필요는 없습니다.
증상 → 확인 내용 → 원인 → 수정 내용 → 결과 정도만 남겨도 다음 점검 때 상당히 유용합니다.
Q. 설비가 정상으로 돌아왔는데 기록까지 꼭 필요한가요?
A. 네. 같은 문제가 다시 생겼을 때 가장 빠르게 원인을 찾을 수 있는 자료가 됩니다.
핵심 정리 ✅
자동화 설비 점검에서 중요한 것은 모든 장비를 무작정 확인하는 것이 아니라 순서를 정해 원인을 하나씩 제외하는 것입니다.
제가 설비를 볼 때는 제품과 지그 상태부터 시작해 전원과 에어, 센서, 실제 구동, PLC 입출력, 인터록 순서로 범위를 좁히는 방식이 효율적이라고 생각합니다.
그리고 설정값을 여러 개 동시에 바꾸기보다 한 가지씩 변경하고 반복 운전으로 결과를 확인해야 실제 원인을 찾을 수 있습니다.
설비를 다시 움직이게 만드는 것도 중요하지만 왜 멈췄는지 확인하고 같은 문제가 다시 발생하지 않도록 만드는 것까지가 점검의 마지막 단계입니다.
실제 점검 시에는 제조사 매뉴얼과 현장의 안전 절차를 우선하고, 전기부나 움직이는 장치는 반드시 안전이 확보된 상태에서 확인해야 합니다.
