자동화 설비에서 비전검사를 사용하다 보면 정상 제품을 불량으로 판단하거나, 반대로 불량 제품을 정상으로 판단하는 일이 생길 수 있습니다.
이런 현상을 흔히 오검출이라고 합니다.
비전검사는 카메라 성능만으로 결정되는 것이 아니라 조명, 초점, 제품 위치, 검사 기준값, 주변 환경 등 여러 조건이 함께 맞아야 안정적으로 동작합니다.
특히 양산 중에 갑자기 오검출이 늘었다면 소프트웨어 기준부터 바꾸기보다 실제 영상과 설비 조건이 어떻게 달라졌는지를 먼저 확인하는 것이 중요합니다.

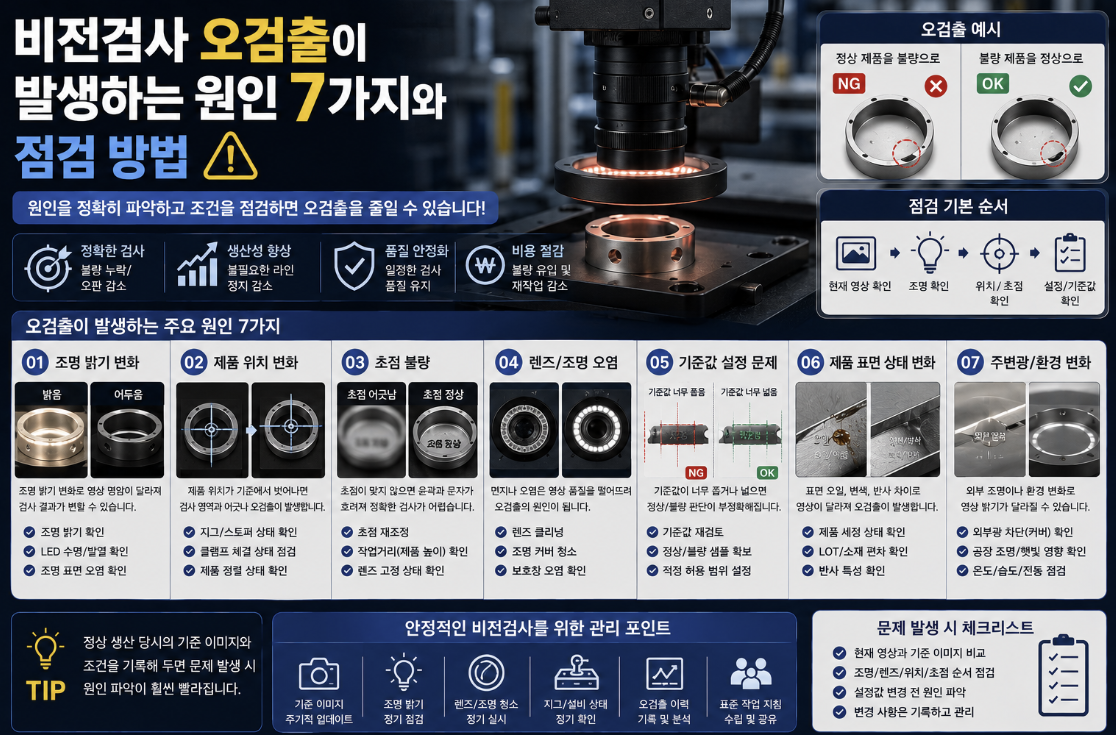

오늘은 비전검사 오검출이 발생하는 대표적인 원인 7가지와 점검 방법을 쉽게 정리해보겠습니다.
1. 조명 밝기가 달라진 경우 💡
한눈 요약: 조명 밝기가 달라지면 같은 제품도 영상에서 더 밝거나 어둡게 보여 검사 결과가 달라질 수 있습니다.
- Q: LED 조명도 시간이 지나면 밝기가 달라질 수 있나요?
- A: 네. 사용시간과 온도, 오염 상태 등에 따라 영상 밝기가 달라질 수 있습니다.
비전검사는 영상의 밝기와 명암 차이를 이용해 제품 특징을 구분하는 경우가 많습니다.
조명이 약해지면 검사 대상의 경계가 흐려질 수 있고, 반대로 너무 밝으면 반사가 심해져 필요한 부분이 하얗게 날아갈 수 있습니다.
특히 금속 제품이나 광택 표면은 조명 변화에 민감합니다.
오검출이 갑자기 늘었다면 정상 생산 당시 영상과 현재 영상을 먼저 비교해보는 것이 좋습니다.
2. 제품 위치가 달라진 경우 📐
한눈 요약: 제품이 기준 위치에서 벗어나면 검사 영역과 실제 제품 위치가 어긋나 오검출이 발생할 수 있습니다.
- Q: 제품이 조금만 움직여도 문제가 될 수 있나요?
- A: 검사 영역이 좁거나 정밀도가 높은 공정에서는 작은 위치 변화도 영향을 줄 수 있습니다.
비전검사 프로그램에는 일반적으로 검사할 위치와 영역이 설정되어 있습니다.
제품이 지그에 정확하게 안착하지 않으면 실제 검사 대상이 설정 영역에서 벗어날 수 있습니다.
이 경우 정상 제품인데도 일부 특징을 찾지 못해 불량으로 판단할 수 있습니다.
제품 위치가 자주 달라진다면 지그와 스토퍼, 클램프 상태를 함께 확인하는 것이 좋습니다.
3. 카메라 초점이 달라진 경우 🎯
한눈 요약: 초점이 맞지 않으면 제품의 경계와 문자, 작은 결함이 흐려져 검사 정확도가 떨어질 수 있습니다.
- Q: 카메라가 고정되어 있어도 초점이 달라질 수 있나요?
- A: 진동이나 렌즈 조정, 제품 높이 변화 등으로 실제 영상 상태가 달라질 수 있습니다.
비전검사는 선명한 영상이 기본입니다.
렌즈 초점이 조금씩 벗어나면 작은 문자나 모서리, 흠집이 흐리게 보일 수 있습니다.
또 카메라 자체는 움직이지 않았더라도 제품 높이가 달라지면 초점 조건이 달라질 수 있습니다.
정상 기준 이미지와 비교했을 때 영상 전체가 흐려졌다면 렌즈와 작업거리부터 점검하는 것이 좋습니다.
4. 렌즈나 조명이 오염된 경우 🧽
한눈 요약: 렌즈와 조명 표면에 먼지나 오염물이 쌓이면 영상 밝기와 선명도가 달라질 수 있습니다.
- Q: 작은 먼지도 검사 결과에 영향을 줄 수 있나요?
- A: 네. 검사 대상이나 해상도에 따라 작은 오염도 영향을 줄 수 있습니다.
생산라인에는 먼지와 오일 미스트, 가공 분진 등이 존재할 수 있습니다.
이런 오염물이 렌즈 표면에 쌓이면 영상 일부가 뿌옇게 보이거나 밝기가 달라질 수 있습니다.
조명 표면이 오염되어도 특정 방향의 밝기가 달라질 수 있습니다.
비전검사 오검출이 서서히 늘어났다면 렌즈와 조명 상태를 확인해보는 것이 좋습니다.
5. 검사 기준값이 너무 좁거나 넓은 경우 ⚙️
한눈 요약: 기준값이 지나치게 엄격하면 정상 제품을 불량으로 판단하고, 너무 넓으면 실제 불량을 놓칠 수 있습니다.
- Q: 오검출이 많으면 기준값을 넓히면 되나요?
- A: 기준값을 변경하기 전에 실제 영상 변화의 원인을 먼저 확인하는 것이 좋습니다.
비전검사에는 면적, 밝기, 길이, 위치 등 여러 기준값이 설정됩니다.
허용 범위를 너무 좁게 잡으면 정상 제품의 작은 편차도 NG로 판단할 수 있습니다.
반대로 범위를 너무 넓게 설정하면 실제 불량도 정상으로 통과할 수 있습니다.
따라서 양산 샘플 데이터를 충분히 확보한 뒤 정상과 불량을 구분할 수 있는 범위를 설정하는 것이 중요합니다.
6. 제품 표면 상태가 달라진 경우 🧩
한눈 요약: 오일, 변색, 반사, 코팅 편차 등이 영상에 영향을 주면 같은 제품도 다르게 인식될 수 있습니다.
- Q: 제품 LOT가 바뀐 뒤 오검출이 늘 수도 있나요?
- A: 네. 소재나 표면처리 편차 때문에 영상 특성이 달라질 수 있습니다.
비전검사는 제품 표면에서 반사되는 빛을 카메라로 받아 분석합니다.
따라서 표면에 오일이 묻거나 색상이 달라지면 영상 밝기와 반사 상태도 달라집니다.
코팅 제품은 두께나 색상 편차 때문에 기존 기준과 다른 영상이 만들어질 수 있습니다.
특정 LOT에서만 오검출이 집중된다면 설비 조건뿐 아니라 제품 표면 상태도 비교해보는 것이 좋습니다.
7. 주변광이나 외부 환경이 바뀐 경우 ☀️
한눈 요약: 외부 조명이나 햇빛이 카메라에 들어오면 영상 밝기가 달라져 검사 결과가 불안정해질 수 있습니다.
- Q: 공장 조명도 비전검사에 영향을 줄 수 있나요?
- A: 네. 검사부가 외부 빛에 노출되어 있다면 영향을 받을 수 있습니다.
비전검사는 가능한 일정한 조명 환경을 만드는 것이 중요합니다.
창문을 통해 들어오는 햇빛이나 주변 설비의 표시등, 천장 조명이 영상에 들어오면 시간대에 따라 밝기가 달라질 수 있습니다.
이런 문제를 줄이기 위해 비전검사부를 커버로 가리거나 외부 빛을 차단하는 구조를 적용하기도 합니다.
오전과 오후의 오검출 빈도가 다르다면 주변광 조건도 확인해볼 필요가 있습니다.
8. 오검출이 발생하면 어떤 순서로 점검할까? 🔍
한눈 요약: 현재 영상 → 조명 → 제품 위치 → 초점 → 오염 → 기준값 순으로 확인하는 것이 좋습니다.
- Q: 프로그램부터 수정하면 빠르지 않나요?
- A: 먼저 실제 영상이 왜 달라졌는지를 확인하는 것이 좋습니다.
비전검사에서 문제가 발생하면 가장 먼저 현재 카메라 영상을 확인합니다.
정상 생산 당시 저장해둔 기준 이미지와 비교해 밝기와 위치, 초점 상태가 달라졌는지 살펴봅니다.
그다음 조명과 제품 위치, 렌즈 오염 상태를 점검합니다.
하드웨어와 제품 조건이 정상인데도 문제가 계속된다면 마지막으로 검사 영역과 기준값을 확인하는 것이 좋습니다.
이 순서로 점검하면 불필요하게 프로그램 값을 계속 변경하는 일을 줄일 수 있습니다.
9. 양산에서는 오검출을 어떻게 줄일까? ✅
한눈 요약: 기준 이미지와 검사 조건을 기록하고 조명, 카메라, 지그 상태를 정기적으로 관리하는 것이 중요합니다.
- Q: 조건을 한 번 설정하면 계속 안정적으로 검사할 수 있나요?
- A: 생산 환경과 제품 편차가 있기 때문에 지속적인 관리가 필요합니다.
양산에서는 정상 제품과 대표적인 불량 제품의 이미지를 저장해두는 것이 좋습니다.
조명 밝기와 카메라 노출값, 제품 위치, 검사 기준값도 함께 기록하면 문제가 발생했을 때 비교하기 쉽습니다.
렌즈와 조명을 정기적으로 청소하고 지그와 클램프 상태도 확인해야 합니다.
또 오검출이 발생한 제품의 이미지를 별도로 저장하면 기준값을 개선하거나 원인을 분석할 때 도움이 됩니다.
비전검사 오검출은 카메라나 프로그램 한 가지 문제로만 발생하는 것이 아닙니다.
조명, 제품 위치, 초점, 오염, 기준값, 제품 표면과 주변 환경까지 전체 조건을 함께 확인해야 안정적인 검사를 유지할 수 있습니다.
※ 실제 비전검사 오검출 원인과 적정 기준값은 제품 형상, 소재, 카메라, 렌즈, 조명, 검사 알고리즘 및 생산 환경에 따라 달라질 수 있습니다. 실제 기준 변경 시에는 충분한 정상·불량 샘플 검증이 필요합니다.
