안녕하세요. URITTO입니다.
저는 20년 동안 레이저 자동화 분야를 경험해왔습니다.
자동화 설비를 운용하다 보면 “인터락이 걸렸다”는 말을 자주 듣게 됩니다.
인터락은 단순히 설비를 멈추게 만드는 기능이 아니라, 잘못된 순서나 위험한 상태에서 장비가 계속 움직이지 않도록 막아주는 중요한 안전 조건입니다.
제품이 정확한 위치에 있지 않거나 도어가 열린 상태, 실린더가 정상 위치에 도착하지 않은 상태에서 다음 공정이 진행되면 품질 문제뿐 아니라 장비 손상이나 안전사고로 이어질 수 있습니다.

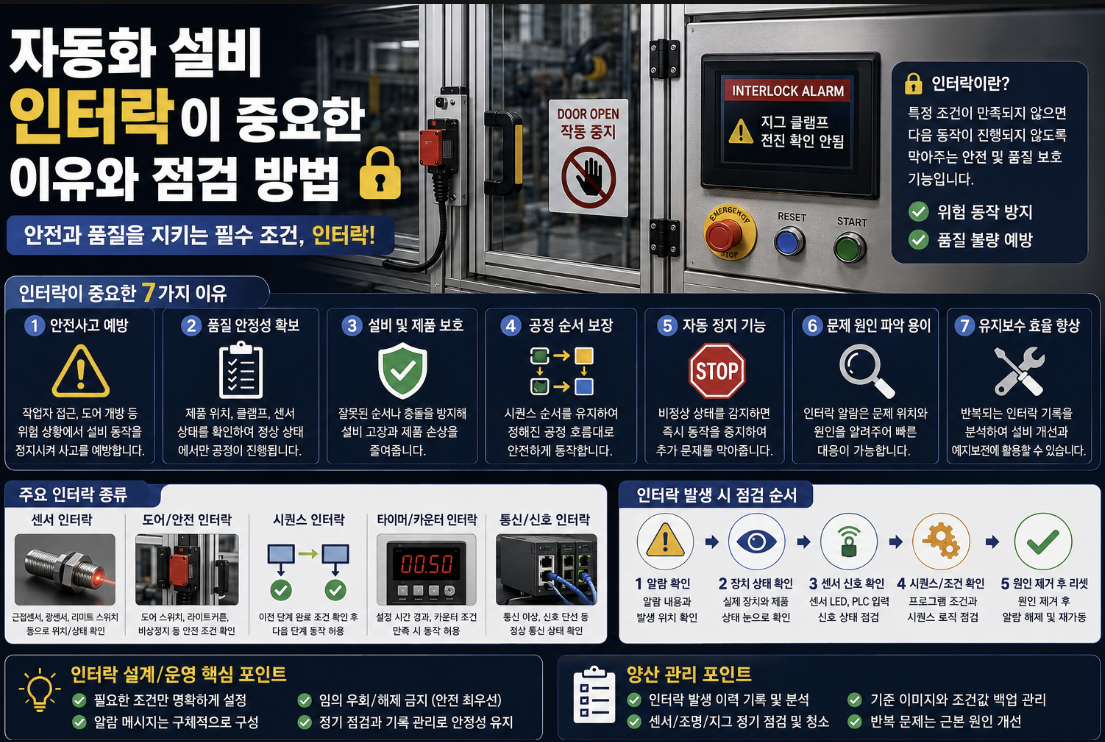

오늘은 자동화 설비에서 인터락이 왜 중요한지, 어떤 방식으로 구성되는지, 문제가 생겼을 때 무엇부터 점검하면 좋은지 쉽게 정리해보겠습니다.
1. 자동화 설비 인터락이란 무엇일까? 🔐
한눈 요약: 인터락은 특정 조건이 충족되지 않으면 다음 동작이 진행되지 않도록 막는 제어 조건입니다.
- Q: 인터락은 단순한 알람과 다른가요?
- A: 네. 알람은 이상을 알려주는 기능이고, 인터락은 위험하거나 잘못된 동작 자체를 제한하는 역할을 합니다.
자동화 설비는 여러 장치가 정해진 순서에 따라 움직입니다.
이때 하나의 조건이 맞지 않는데도 다음 동작이 진행되면 문제가 생길 수 있습니다.
예를 들어 제품이 지그에 완전히 안착하지 않았는데 클램프가 닫히거나, 도어가 열린 상태에서 레이저가 동작하면 매우 위험합니다.
인터락은 이런 상황을 미리 차단하기 위해 사용합니다.
2. 왜 인터락이 품질에도 중요할까? ✅
한눈 요약: 제품 위치와 공정 조건이 정상일 때만 작업을 진행하게 해 품질 편차를 줄여줍니다.
- Q: 인터락은 안전용 기능 아닌가요?
- A: 안전뿐 아니라 품질 안정에도 큰 역할을 합니다.
자동화 설비에서는 제품 유무, 위치, 클램프 상태가 정확해야 가공 품질도 일정하게 유지됩니다.
제품이 조금 틀어진 상태에서 용접이나 조립이 시작되면 불량이 발생할 수 있습니다.
이때 위치 센서나 클램프 센서 조건을 인터락으로 묶어두면 비정상 상태에서 공정이 시작되는 것을 막을 수 있습니다.
결국 인터락은 안전과 품질을 함께 지켜주는 기본 조건이라고 볼 수 있습니다.
3. 센서 인터락은 어떻게 구성될까? 📡
한눈 요약: 센서 신호를 확인해 제품이나 장치가 기준 위치에 있는지 판단한 뒤 다음 동작을 허용합니다.
- Q: 센서 하나가 OFF면 설비가 멈추는 이유가 이것 때문인가요?
- A: 네. 해당 센서가 필수 조건으로 설정되어 있다면 다음 동작이 차단될 수 있습니다.
제품 감지 센서, 실린더 전진·후진 센서, 도어 센서 등이 대표적입니다.
PLC는 이런 입력 신호를 확인한 뒤 설정된 조건이 모두 만족되면 다음 명령을 실행합니다.
예를 들어 실린더가 전진 완료 위치에 도착해야 다음 공정이 시작되도록 구성할 수 있습니다.
센서 오염이나 위치 틀어짐 때문에 신호가 정상적으로 들어오지 않으면 실제 장치는 정상이어도 인터락이 발생할 수 있습니다.
4. 도어와 안전장치 인터락은 왜 중요할까? 🚪
한눈 요약: 작업자가 위험 영역에 접근했을 때 설비가 계속 동작하지 않도록 막는 안전 조건입니다.
- Q: 도어 센서를 임시로 우회해도 괜찮나요?
- A: 안전 인터락을 임의로 무력화하는 것은 위험합니다.
레이저, 로봇, 프레스, 고속 이동축 등이 있는 설비에서는 작업자의 접근을 제한해야 합니다.
안전도어가 열리면 위험 동작을 정지시키거나 시작 자체를 막도록 구성하는 경우가 많습니다.
비상정지 스위치와 라이트커튼, 안전스위치도 같은 목적으로 사용됩니다.
안전 관련 인터락은 생산 편의 때문에 임의로 해제하지 않는 것이 중요합니다.
5. 시퀀스 인터락은 어떤 역할을 할까? ⚙️
한눈 요약: 장비가 정해진 순서를 건너뛰거나 잘못된 순서로 움직이지 않도록 제어합니다.
- Q: 순서만 다르면 왜 문제가 되나요?
- A: 장치 간 충돌이나 제품 손상이 발생할 수 있기 때문입니다.
예를 들어 클램프가 완전히 열린 뒤 제품이 배출되어야 하는 설비가 있다고 가정해보겠습니다.
클램프가 열린 것을 확인하지 않고 이송장치가 움직이면 제품이나 지그가 손상될 수 있습니다.
그래서 PLC 프로그램에서는 앞 단계의 완료 조건을 확인한 뒤 다음 동작으로 넘어갑니다.
이처럼 시퀀스 인터락은 장비 움직임의 순서를 안전하게 연결하는 역할을 합니다.
6. 인터락이 자주 발생하는 원인은 무엇일까? ⚠️
한눈 요약: 센서 이상, 제품 위치 불량, 실린더 동작 지연, 통신 문제, 조건 설정 오류 등이 주요 원인입니다.
- Q: 인터락이 뜨면 PLC 프로그램 문제부터 봐야 하나요?
- A: 실제 장치와 센서 상태를 먼저 확인하는 것이 좋습니다.
자동화 설비에서 인터락 알람이 발생하는 가장 흔한 원인 중 하나는 입력 신호가 정상적으로 들어오지 않는 경우입니다.
센서가 오염되거나 위치가 틀어졌을 수 있고, 실린더가 끝까지 움직이지 못했을 수도 있습니다.
모터나 로봇이 목표 위치에 도착하지 못해 완료 신호가 들어오지 않는 경우도 있습니다.
또 통신 장비 간 신호 지연이나 단선도 원인이 될 수 있습니다.
7. 인터락이 걸리면 어떤 순서로 점검할까? 🔍
한눈 요약: 알람 내용 → 실제 장치 상태 → 센서 신호 → PLC 입력 → 시퀀스 조건 순으로 확인하는 것이 좋습니다.
- Q: 알람을 리셋하고 다시 시작하면 안 되나요?
- A: 먼저 원인을 확인한 뒤 리셋하는 것이 좋습니다.
가장 먼저 현재 표시된 알람 내용을 확인합니다.
그다음 해당 장치가 실제로 정상 위치에 있는지 눈으로 확인합니다.
센서 LED와 PLC 입력 상태가 실제 장치 상태와 일치하는지도 점검합니다.
하드웨어가 정상인데도 인터락이 해제되지 않는다면 프로그램에서 어떤 조건이 만족되지 않았는지 확인하는 순서가 좋습니다.
원인을 확인하지 않고 반복적으로 리셋하면 같은 문제가 계속 발생할 수 있습니다.
8. 인터락 설계에서 중요한 점은 무엇일까? 🛠️
한눈 요약: 필요한 조건은 확실하게 걸되, 어떤 조건 때문에 멈췄는지 작업자가 쉽게 알 수 있도록 구성해야 합니다.
- Q: 인터락은 많을수록 안전한가요?
- A: 필요한 조건을 명확하게 구성하는 것이 더 중요합니다.
인터락 조건이 너무 복잡하면 문제 발생 시 원인을 찾는 데 시간이 오래 걸릴 수 있습니다.
작업자가 알람 화면만 보고도 어느 장치와 어떤 조건에 문제가 있는지 알 수 있도록 메시지를 구체적으로 만드는 것이 좋습니다.
예를 들어 단순히 “INTERLOCK ERROR”라고 표시하기보다 “지그 클램프 전진 확인 안 됨”처럼 표시하면 점검 시간이 줄어듭니다.
설계 단계부터 유지보수까지 고려한 인터락 구성이 중요합니다.
9. 양산에서는 인터락을 어떻게 관리할까? ✅
한눈 요약: 인터락 발생 이력을 기록하고 반복되는 항목을 분석해 설비 문제를 사전에 개선하는 것이 좋습니다.
- Q: 인터락이 해제되면 기록은 필요 없지 않나요?
- A: 반복되는 인터락은 설비 이상을 미리 알려주는 신호가 될 수 있습니다.
같은 센서나 실린더에서 인터락이 반복된다면 단순한 일시 오류가 아닐 수 있습니다.
센서 브래킷이 느슨하거나 실린더 속도가 느려졌을 수도 있고, 제품 공차 변화가 원인일 수도 있습니다.
인터락 발생 시간과 위치, 장치 상태를 기록하면 반복 문제를 찾는 데 도움이 됩니다.
양산 설비에서는 인터락을 단순한 정지 원인이 아니라 설비 상태를 확인할 수 있는 데이터로 보는 것이 좋습니다.
자동화 설비의 인터락은 작업을 방해하는 기능이 아니라 설비가 안전하고 정확한 순서로 움직이도록 지켜주는 중요한 장치입니다.
인터락이 발생했을 때 무조건 해제하려고 하기보다 어떤 조건이 만족되지 않았는지 순서대로 확인하면 문제 원인을 훨씬 빠르게 찾을 수 있습니다.
※ 실제 인터락 구성과 안전 조건은 설비 종류, 작업 환경, 위험도 평가, 제어 시스템 및 관련 안전규격에 따라 달라질 수 있습니다. 안전 관련 인터락은 임의로 우회하거나 해제하지 말고 장비 제조사와 사업장의 안전 절차를 따라야 합니다.
