안녕하세요. URITTO입니다.
저는 20년 동안 레이저 자동화 분야를 경험해왔습니다.

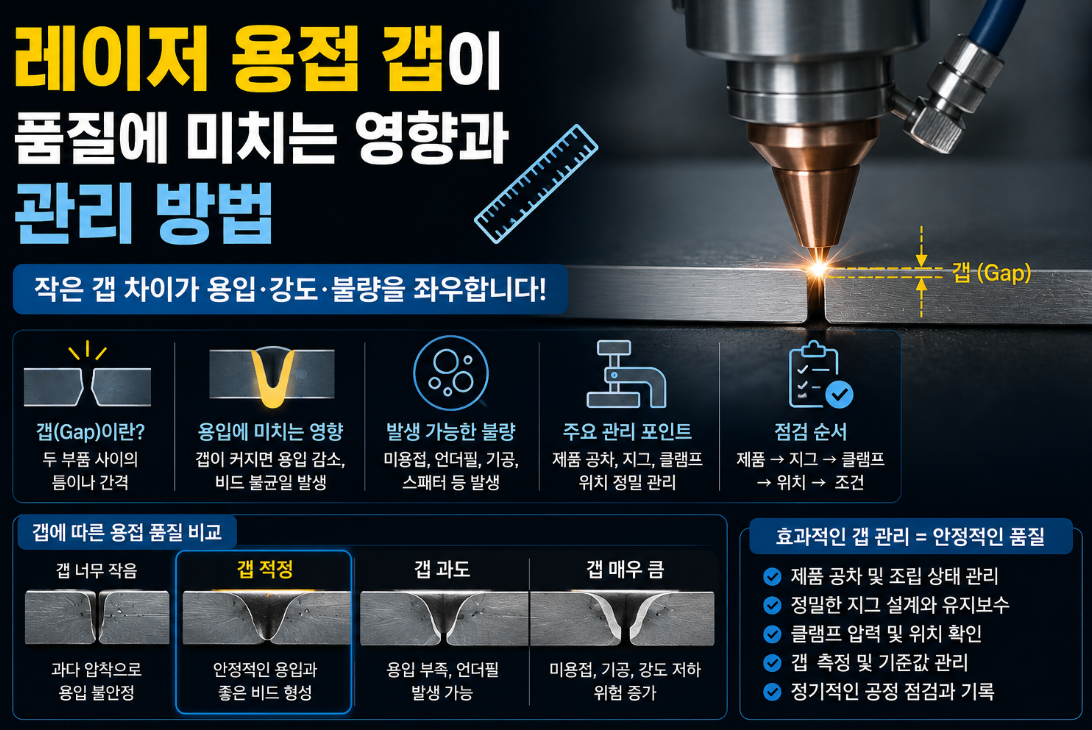

레이저 용접에서 생각보다 자주 문제가 되는 부분이 바로 제품 사이의 갭입니다.
레이저 출력이나 속도는 정상인데 용입이 얕아지거나 비드가 불안정하고, 특정 위치에서만 반복적으로 불량이 발생한다면 제품 조립 상태와 갭을 함께 확인해볼 필요가 있습니다.
레이저는 비교적 좁은 영역에 에너지를 집중하는 공정이기 때문에 작은 간격 변화도 품질에 영향을 줄 수 있습니다.
오늘은 레이저 용접에서 갭이 왜 중요한지, 어떤 문제가 발생할 수 있는지, 양산에서는 어떻게 관리하면 좋은지 쉽게 정리해보겠습니다.
1. 레이저 용접에서 갭이란 무엇일까? 📏
한눈 요약: 갭은 용접하려는 두 부품 사이에 생기는 틈이나 간격을 의미합니다.
- Q: 제품 사이에 아주 작은 틈도 문제가 될 수 있나요?
- A: 네. 소재 두께와 용접 방식에 따라 작은 간격도 용접 품질에 영향을 줄 수 있습니다.
레이저 용접에서는 두 제품이 최대한 일정한 상태로 맞닿아 있는 것이 중요합니다.
하지만 실제 생산에서는 제품 치수 공차나 성형 상태, 지그 고정력 등에 의해 틈이 생길 수 있습니다.
이 틈을 일반적으로 갭이라고 합니다.
갭이 일정하게 유지되면 공정 조건을 안정적으로 관리하기 쉽지만 위치마다 간격이 달라지면 같은 레이저 조건에서도 결과가 달라질 수 있습니다.
2. 갭이 커지면 왜 용접이 어려워질까? 🔍
한눈 요약: 갭이 커지면 레이저 에너지가 두 소재를 안정적으로 연결하기 어려워지고 용융 금속의 흐름도 달라질 수 있습니다.
- Q: 레이저 출력이 충분하면 갭이 있어도 용접되지 않나요?
- A: 일부 조건에서는 가능하지만 갭이 커질수록 안정적인 접합이 어려워질 수 있습니다.
레이저 빔은 매우 좁은 영역에 집중됩니다.
두 부품 사이의 간격이 커지면 레이저 에너지가 접합부에 충분히 전달되지 않거나 한쪽 소재에 더 많이 집중될 수 있습니다.
또 용융된 금속이 틈을 충분히 채우지 못하면 접합 면적이 줄어들 수 있습니다.
이 때문에 비드가 끊기거나 언더필, 미용접 같은 불량으로 이어질 가능성이 높아집니다.
3. 갭은 용입 깊이에 어떤 영향을 줄까? 🔥
한눈 요약: 갭이 일정하지 않으면 용입 깊이와 비드 형상이 위치마다 달라질 수 있습니다.
- Q: 용입 깊이가 갑자기 얕아지는 것도 갭 때문일 수 있나요?
- A: 네. 제품 위치와 갭 상태가 변하면 실제 에너지 전달 조건도 달라질 수 있습니다.
레이저 용접에서는 출력과 속도, 초점이 같아도 제품 조립 상태가 달라지면 용입 형상이 달라질 수 있습니다.
갭이 커진 부분에서는 용융풀이 안정적으로 연결되지 못하고 에너지가 분산될 수 있습니다.
반대로 제품이 과도하게 눌리거나 변형된 경우에도 초점 위치와 접합 조건이 바뀔 수 있습니다.
따라서 용입 깊이가 특정 구간에서 반복적으로 달라진다면 해당 위치의 제품 갭과 지그 상태를 함께 확인하는 것이 좋습니다.
4. 갭이 있으면 어떤 불량이 생길 수 있을까? ⚠️
한눈 요약: 미용접, 언더필, 비드 불균일, 기공, 스패터 등 여러 형태의 불량이 발생할 수 있습니다.
- Q: 갭 때문에 기공도 생길 수 있나요?
- A: 제품 구조와 조건에 따라 영향을 줄 수 있습니다.
갭이 불규칙하면 용융 금속의 흐름이 안정적으로 유지되지 않을 수 있습니다.
외부 공기가 접합부로 유입되거나 용융풀이 흔들리면서 기공 발생 가능성이 커질 수도 있습니다.
또 틈이 너무 크면 용융 금속이 아래쪽으로 빠지거나 비드 높이가 낮아지는 언더필이 발생할 수 있습니다.
레이저가 한쪽 제품에 집중되면 반대쪽 소재와 충분히 연결되지 않아 미용접 형태로 나타날 수도 있습니다.
5. 제품 공차와 지그는 왜 중요할까? 🛠️
한눈 요약: 제품 공차와 지그 상태가 일정해야 용접 구간의 갭도 안정적으로 유지할 수 있습니다.
- Q: 지그를 강하게 눌러주면 갭 문제를 모두 해결할 수 있나요?
- A: 아닙니다. 과도한 고정력은 제품 변형이나 위치 변화의 원인이 될 수 있습니다.
레이저 용접 품질을 안정시키려면 제품 자체의 치수 공차와 지그 설계를 함께 봐야 합니다.
제품 성형 상태가 일정하지 않으면 지그가 정상이어도 접합부에 갭이 생길 수 있습니다.
반대로 제품은 정상인데 지그 위치가 틀어지거나 클램프 압력이 부족하면 제품이 제대로 밀착되지 않을 수 있습니다.
따라서 갭 문제를 확인할 때는 제품 치수, 지그 위치, 클램프 상태를 각각 구분해서 점검하는 것이 좋습니다.
6. 갭은 어떻게 측정하고 관리할까? 📐
한눈 요약: 두께 게이지, 변위센서, 비전 등 공정 특성에 맞는 방법으로 기준값을 정하고 관리할 수 있습니다.
- Q: 눈으로 봐도 갭을 확인할 수 있지 않나요?
- A: 큰 틈은 볼 수 있지만 정밀한 양산 관리에는 수치화된 측정이 더 유리합니다.
시제품 단계에서는 간단한 게이지를 이용해 제품 사이의 간격을 확인할 수 있습니다.
정밀한 양산라인에서는 레이저 변위센서나 비전 시스템을 활용해 제품 높이와 위치를 측정하는 방법도 사용할 수 있습니다.
중요한 것은 단순히 측정 장비를 설치하는 것이 아니라 정상 제품의 기준 범위를 먼저 정하는 것입니다.
공정에서 허용 가능한 갭을 수치화해두면 이상 제품을 초기에 확인하기 쉬워집니다.
7. 갭 문제가 생겼을 때 어떤 순서로 점검할까? 🔧
한눈 요약: 제품 → 지그 → 클램프 → 위치 → 레이저 조건 순으로 확인하면 원인을 찾기 쉽습니다.
- Q: 갭 문제가 보이면 레이저 출력을 먼저 조정해도 되나요?
- A: 제품과 지그 상태를 먼저 확인하는 것이 좋습니다.
갭이 원인인데 레이저 출력이나 속도만 변경하면 일시적으로 결과가 좋아질 수 있지만 근본적인 문제는 남아 있을 수 있습니다.
먼저 제품 자체의 치수와 변형 상태를 확인합니다.
그다음 지그 위치와 클램프 작동 상태를 점검하고 제품이 실제로 기준 위치에 안착되는지 확인합니다.
기계적인 조건이 정상인데도 문제가 지속될 때 초점, 출력, 속도 같은 레이저 조건을 확인하는 순서가 좋습니다.
8. 양산에서는 갭을 어떻게 안정적으로 관리할까? ✅
한눈 요약: 제품 공차, 지그 기준, 클램프 압력, 검사 기준을 표준화해 지속적으로 관리하는 것이 중요합니다.
- Q: 조건을 한 번 잡으면 계속 같은 갭이 유지되나요?
- A: 아닙니다. 지그 마모와 제품 편차 때문에 시간이 지나면서 달라질 수 있습니다.
양산에서는 정상 생산 당시의 기준 상태를 기록해두는 것이 중요합니다.
제품 치수와 갭, 지그 위치, 클램프 압력, 용접 결과를 함께 관리하면 이상이 발생했을 때 원인을 비교하기 쉽습니다.
지그의 접촉부나 클램프는 반복 사용으로 마모될 수 있으므로 주기적인 확인도 필요합니다.
또 특정 제품이나 특정 위치에서만 불량이 반복된다면 레이저 조건보다 먼저 제품 공차와 고정 상태를 확인해보는 것이 좋습니다.
레이저 용접 갭은 단순한 조립 문제처럼 보이지만 실제로는 용입과 비드, 기공, 미용접 등 여러 품질 항목에 영향을 줄 수 있습니다.
안정적인 양산을 위해서는 레이저 출력만 관리하는 것이 아니라 제품 공차와 지그, 클램프 상태까지 함께 관리하는 것이 중요합니다.
※ 실제 허용 가능한 갭 범위와 용접 품질은 소재, 두께, 제품 구조, 레이저 종류, 빔 크기, 출력, 속도 및 지그 조건에 따라 달라질 수 있습니다. 실제 양산 적용 시에는 제품별 공정 검증을 통해 기준을 설정해야 합니다.
항상 감사합니다. 좋은하루 되세요^^
